Обнаружение БПЛА
РАДАР v3.26
Портативный детектор-пеленгатор БПЛА. Обнаруживает цель и показывает направление на неё. Проход по рабочему пресету — 3 секунды, весь диапазон 100 МГц – 13 000 МГц.
1 / 5
Рабочий диапазон
100 МГц – 13 ГГц
01 / Кратко
7
полный проход спектра 100 МГц – 13 000 МГц
100 МГц – 13 000 МГц
Диапазон рабочих частот
7 с
Полный проход спектра
до 5 км
Максимальная дальность обнаружения
до −169 дБм/Гц
Чувствительность DANL
02 / Описание

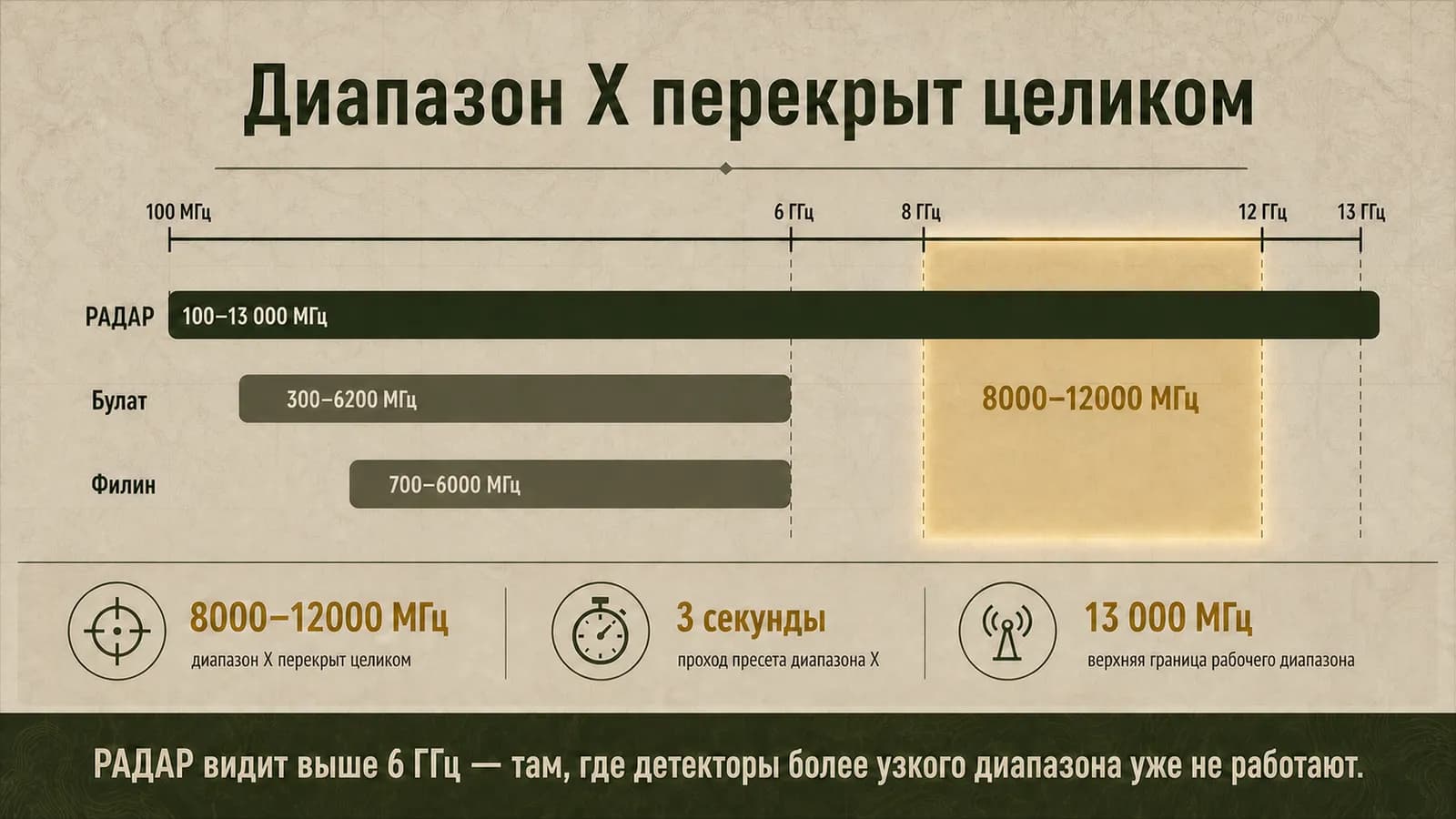

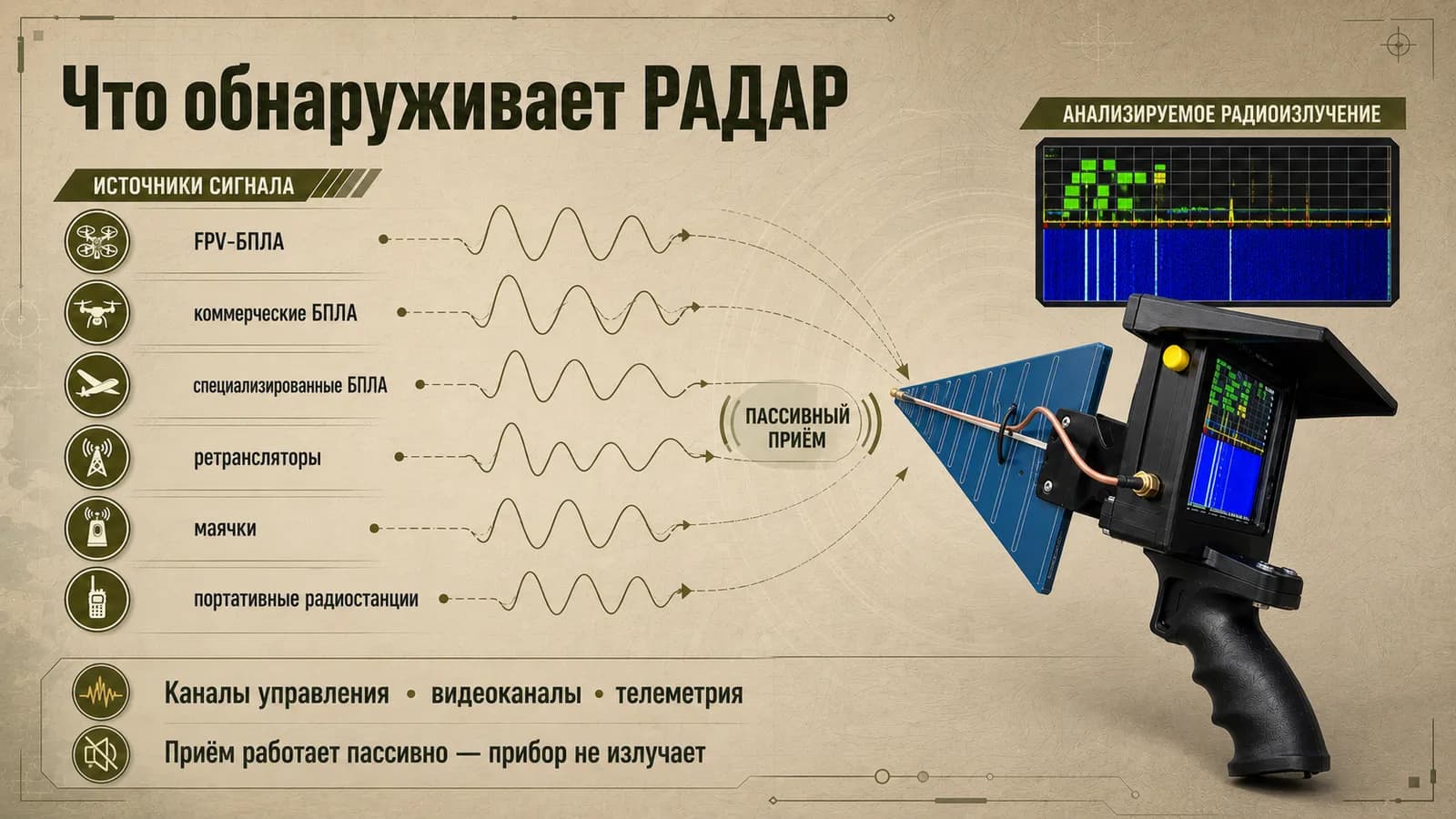

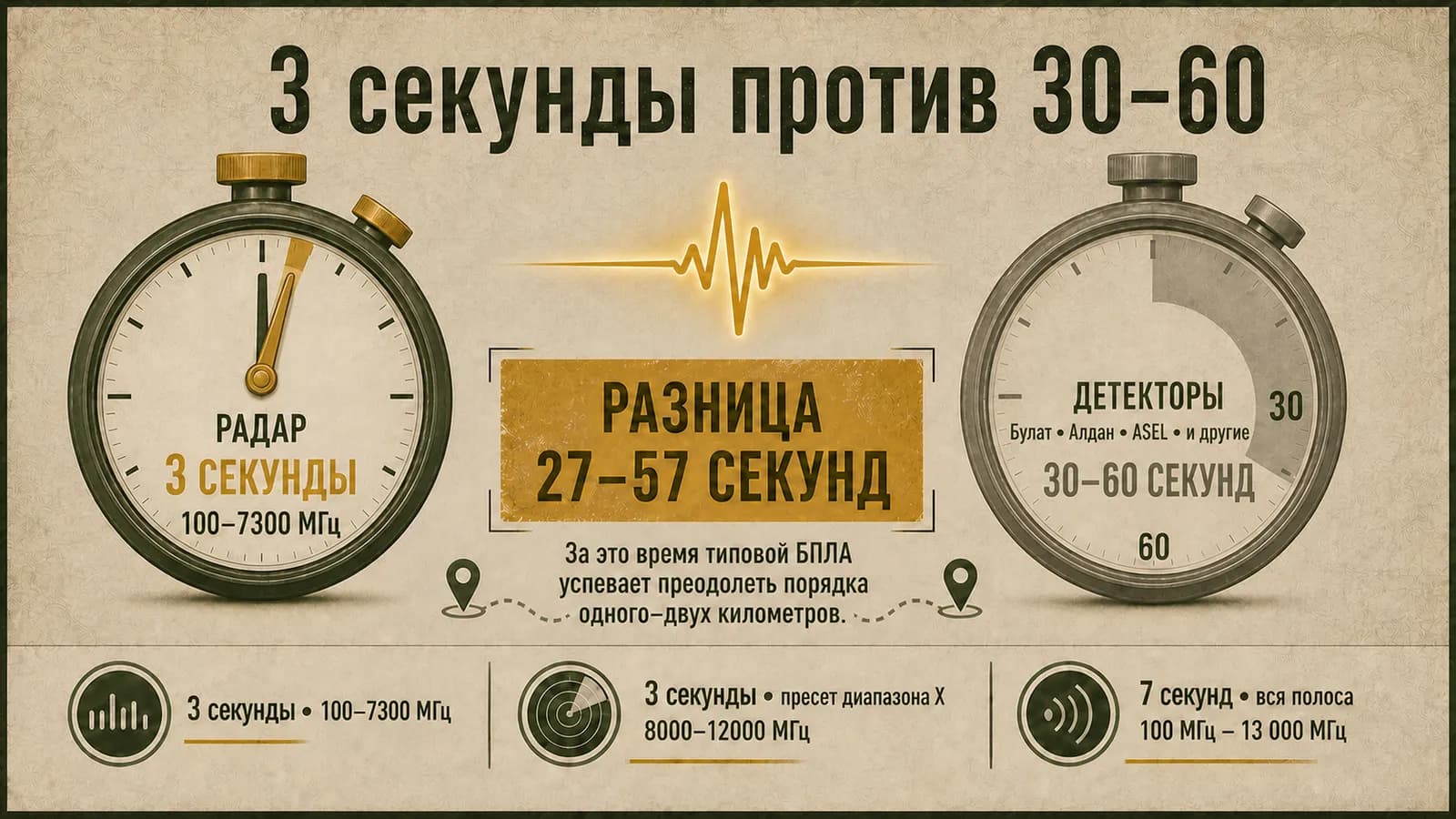

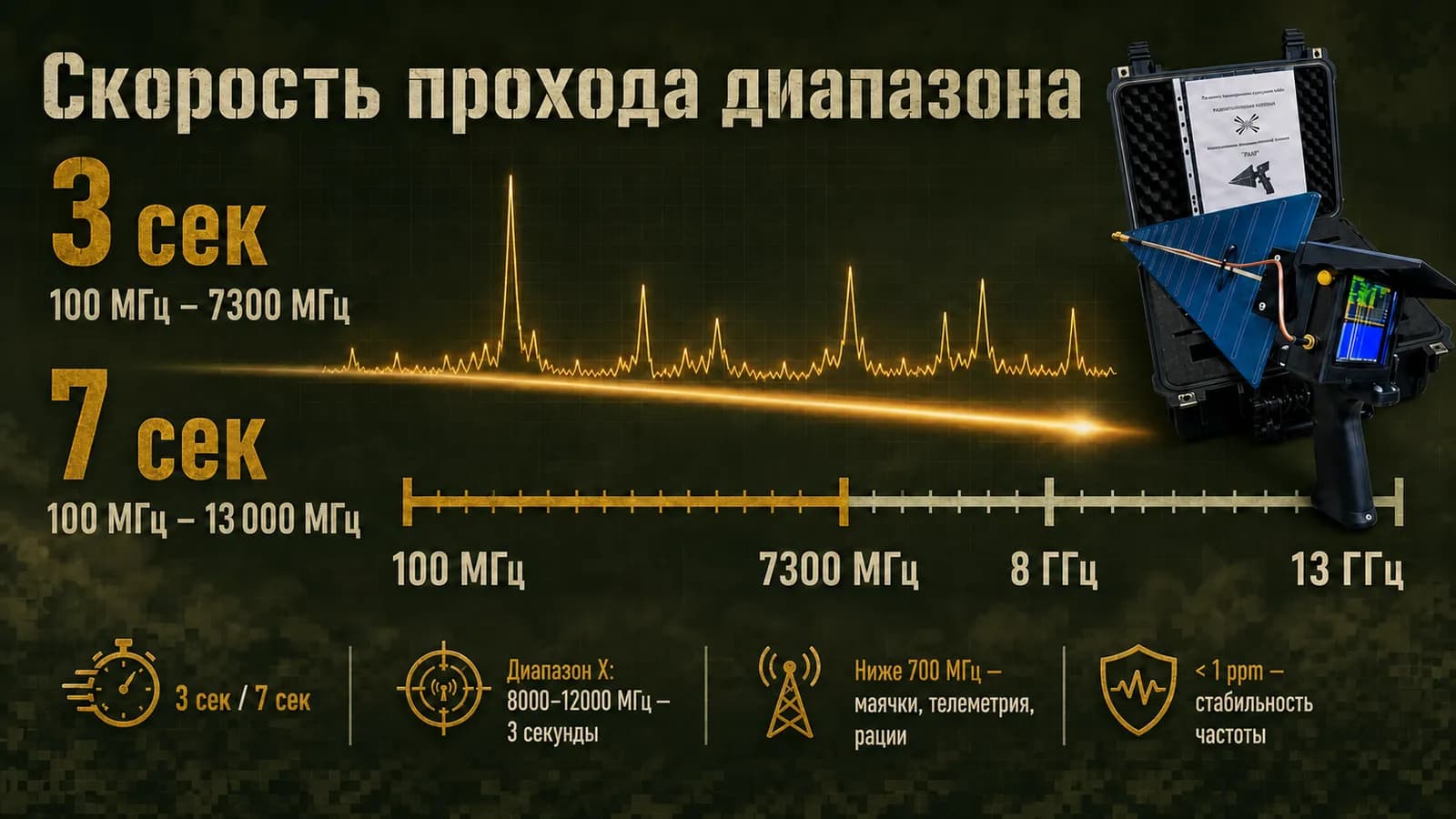

РАДАР v3.26 — портативный детектор-пеленгатор, принимающий радиоизлучение беспилотника и линии управления в полосе 100 МГц – 13 000 МГц. Перекрытие сплошное, диапазон X (8000–12 000 МГц) охвачен целиком. Полный проход спектра занимает 7 секунд: 3 секунды на участок 100 МГц – 7300 МГц и 3 секунды на пресет диапазона X. Чувствительность приёмного тракта доходит до −169 дБм/Гц с включённым малошумящим усилителем, стабильность частоты — менее 1 ppm.

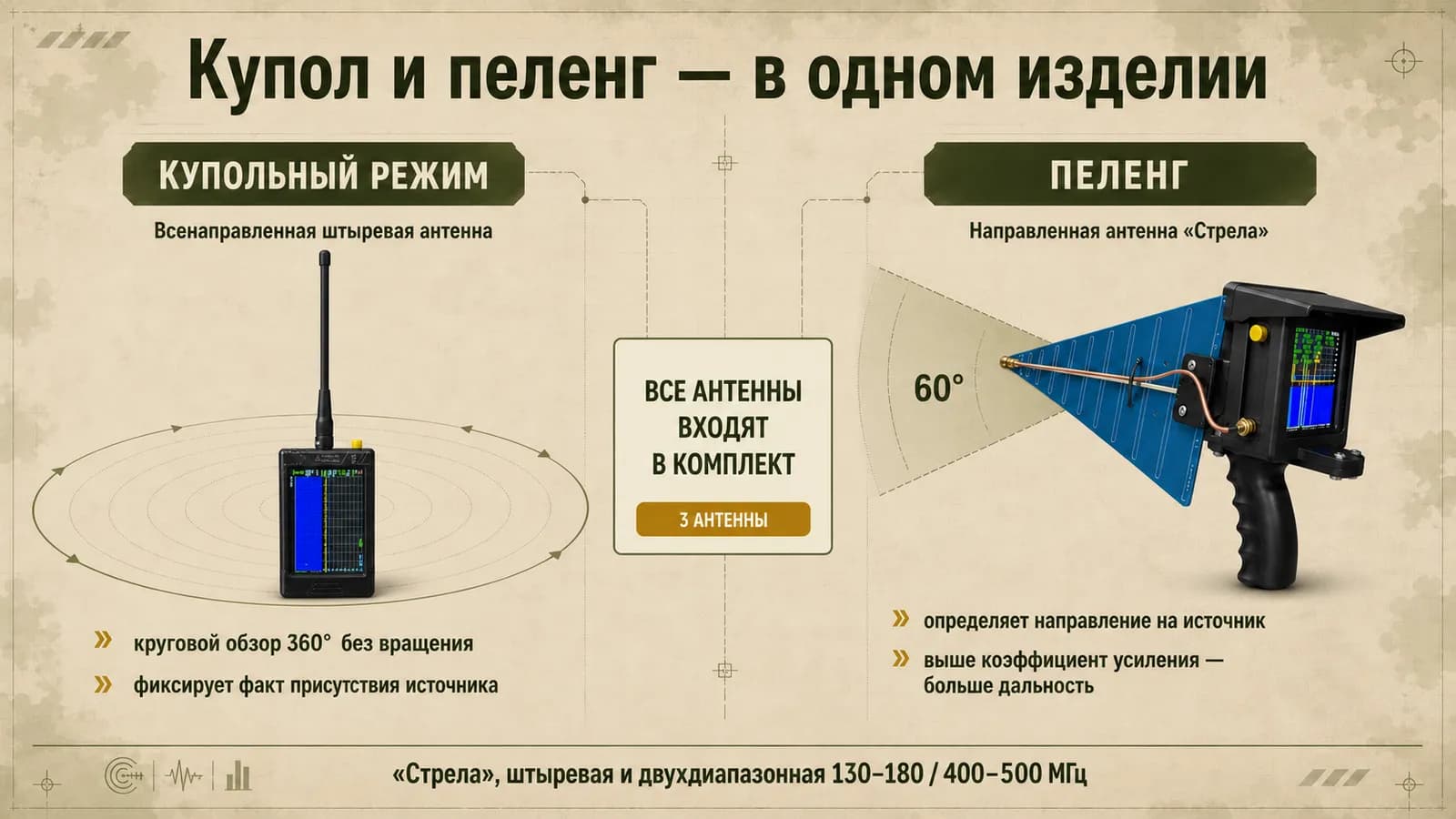

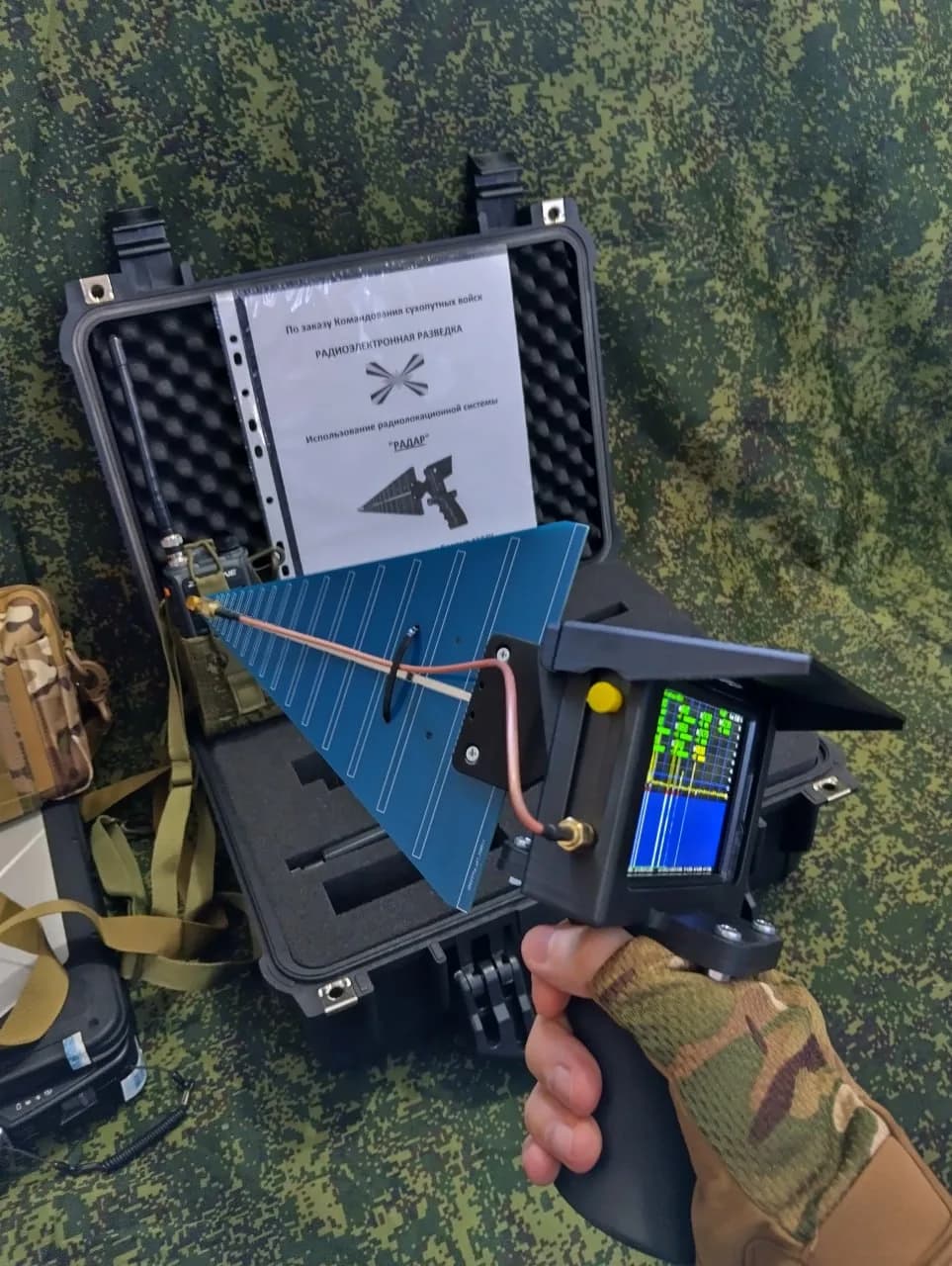

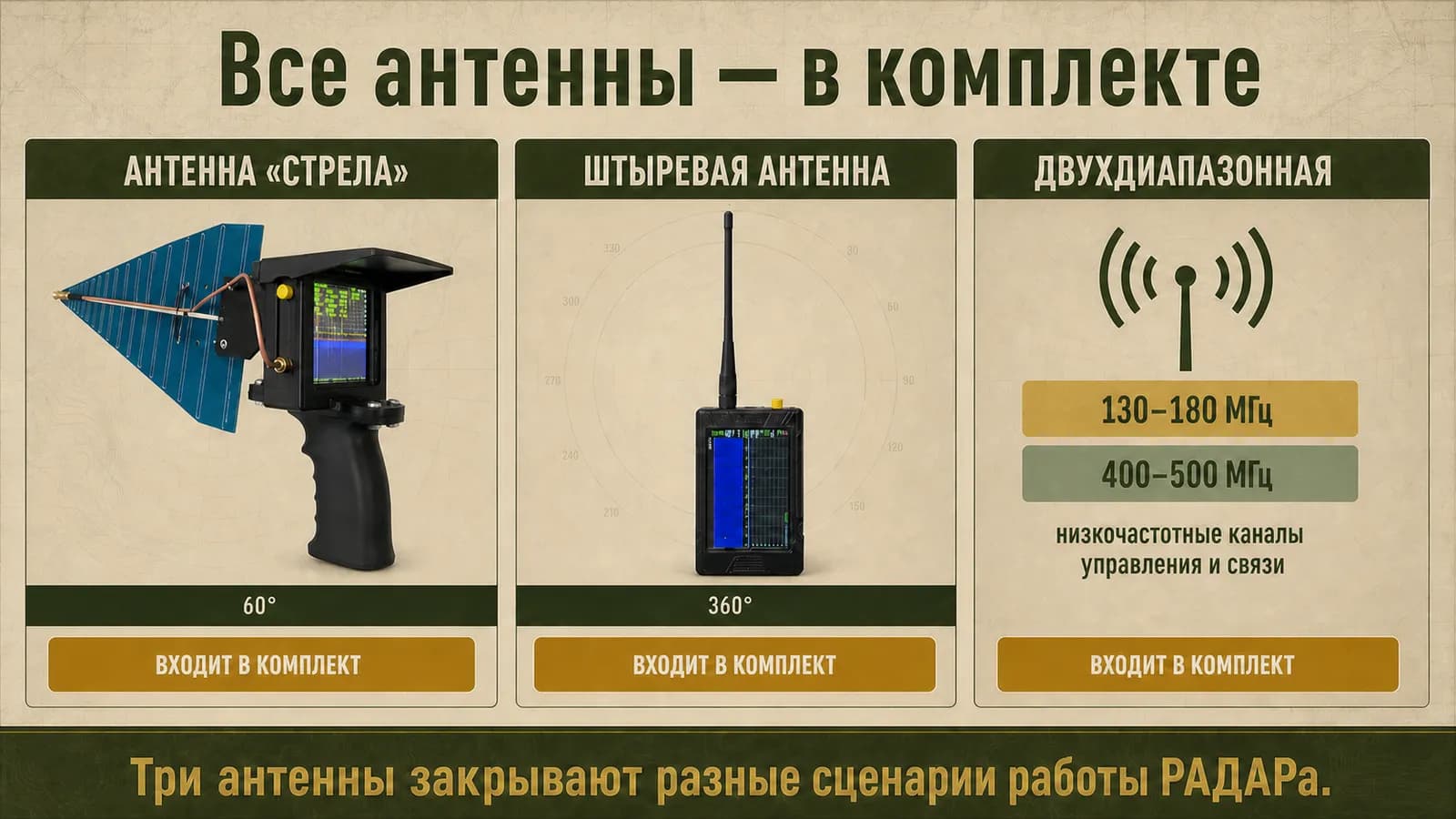

Изделие работает в двух режимах. Направленный режим используется с антенной «Стрела» на пистолетной рукоятке: сектор приёма около 60°, оператор ведёт антенну по горизонту и определяет направление на источник по уровню сигнала. Купольный режим со штыревой всенаправленной антенной даёт обзор 360° и применяется для дежурного контроля, когда важен сам факт появления цели, а не её азимут. Максимальная дальность обнаружения — до 5 км.

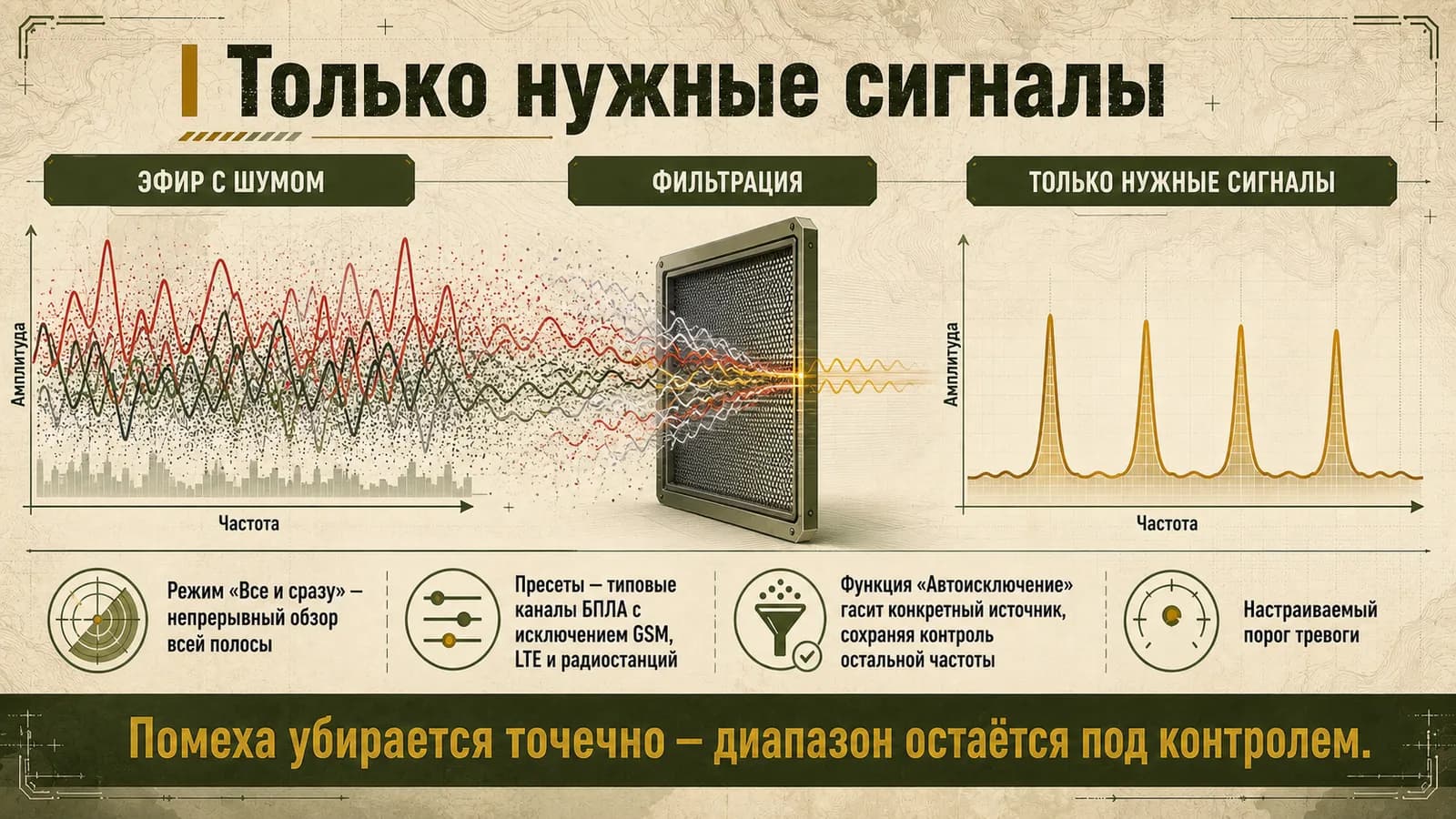

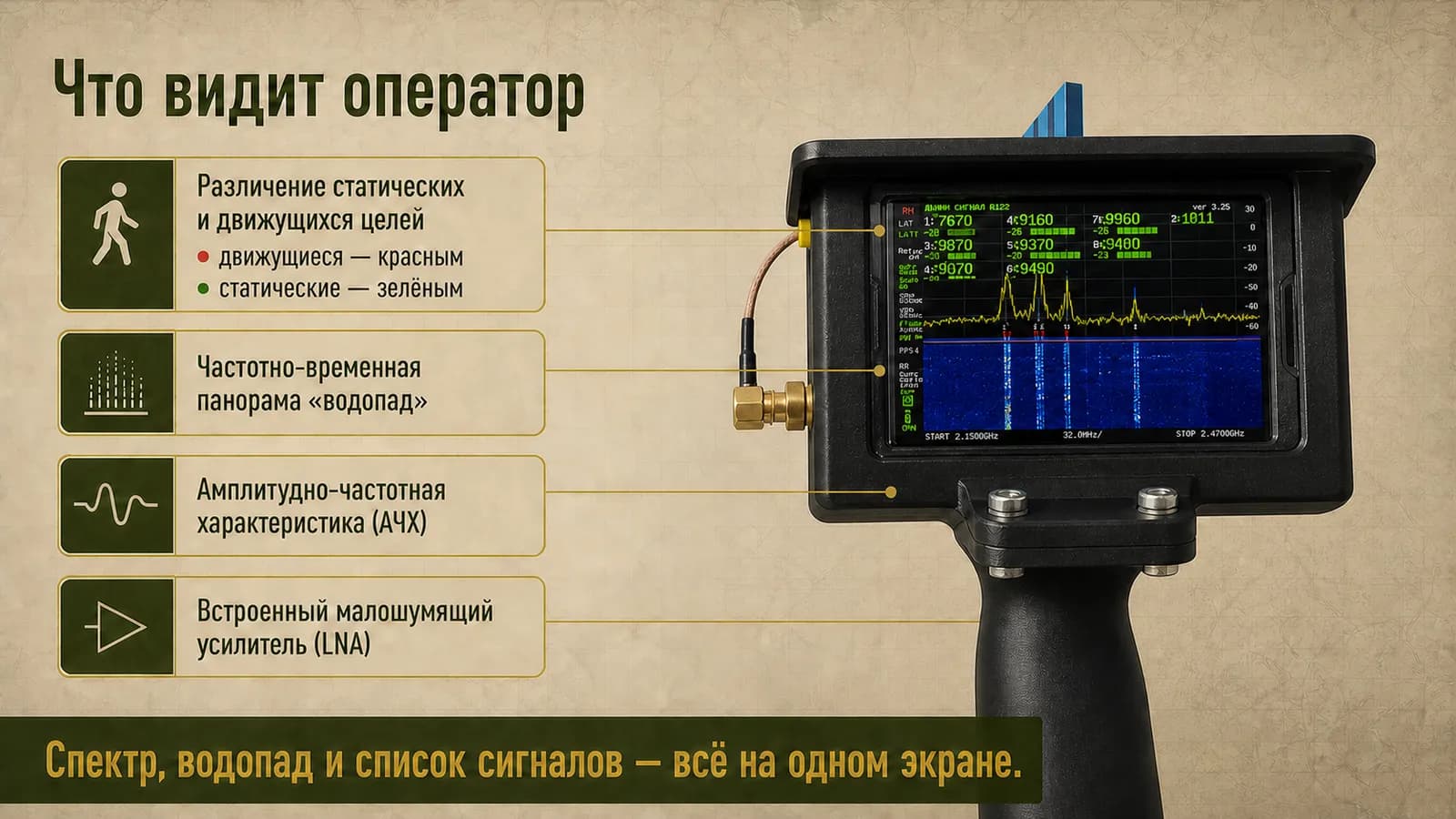

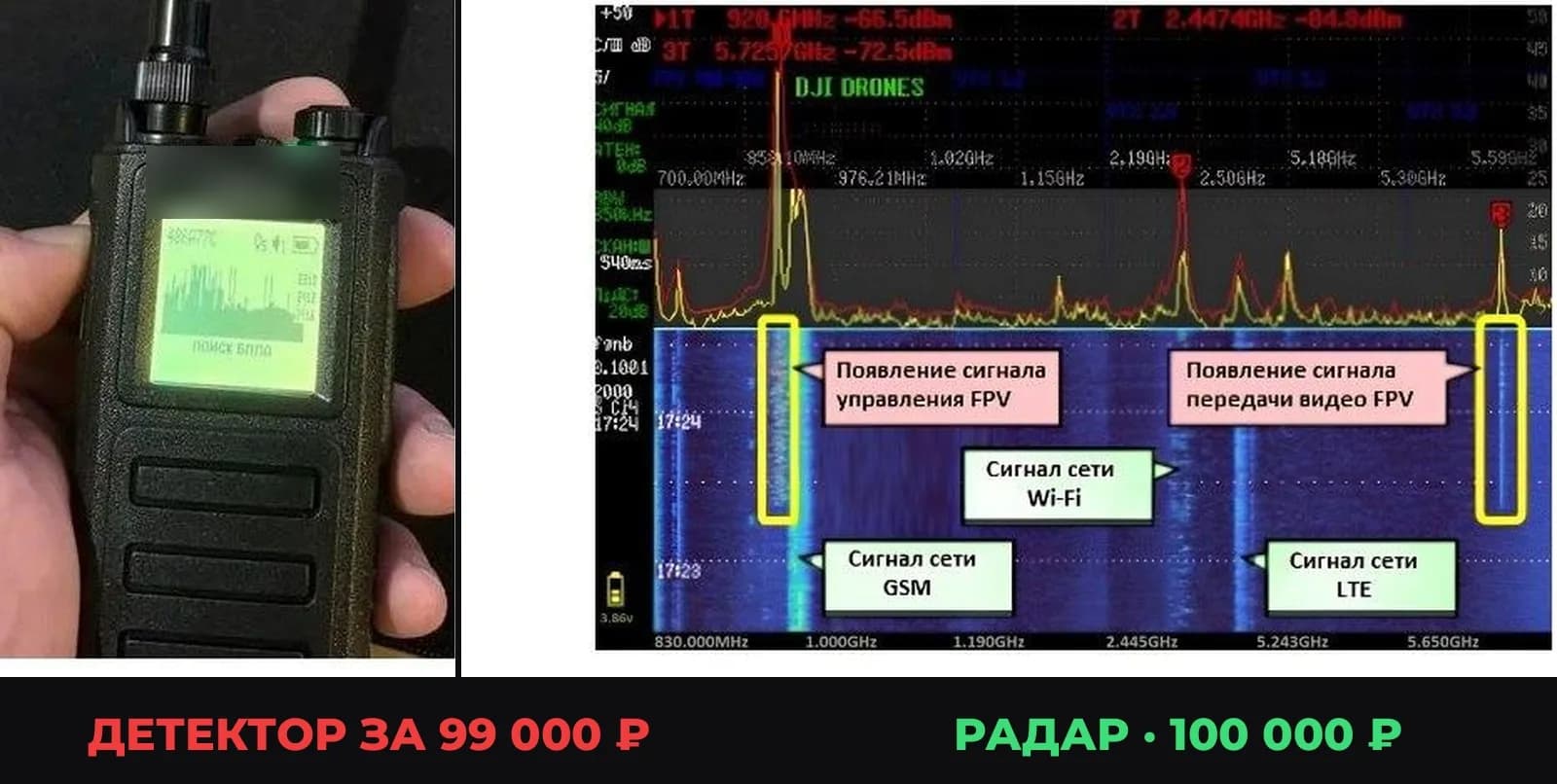

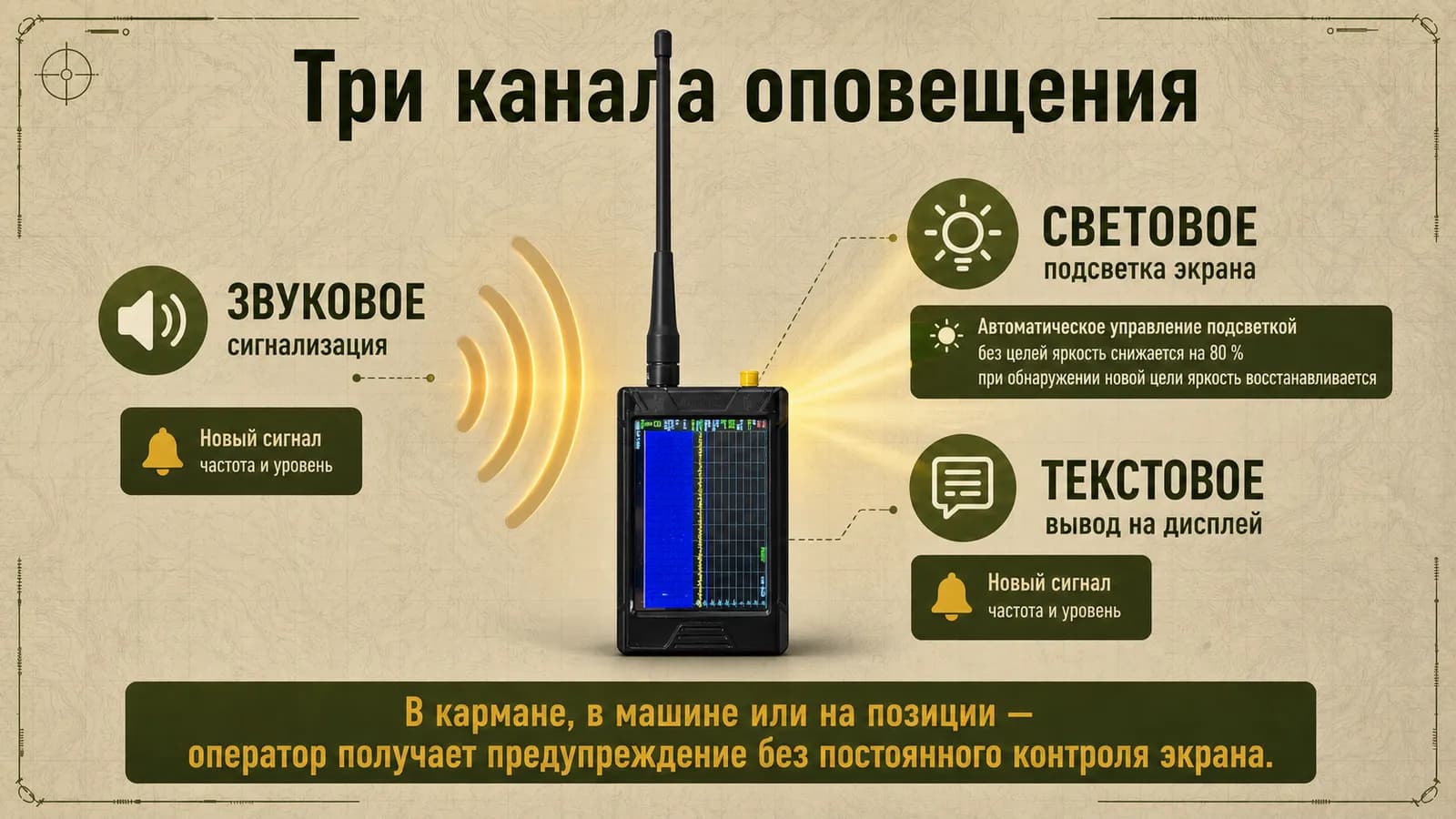

Обстановка выводится на дисплей приёмника в виде водопада и АЧХ. Движущиеся цели подсвечиваются красным, статические — зелёным: летящий аппарат отделяется от стационарных передатчиков без ручного анализа. Оповещение дублируется звуком, светом и текстом. Помеховая обстановка отсекается пресетами диапазонов, функцией «Автоисключение» и порогом тревоги, который задаётся в пределах от 1 м до 5 км.

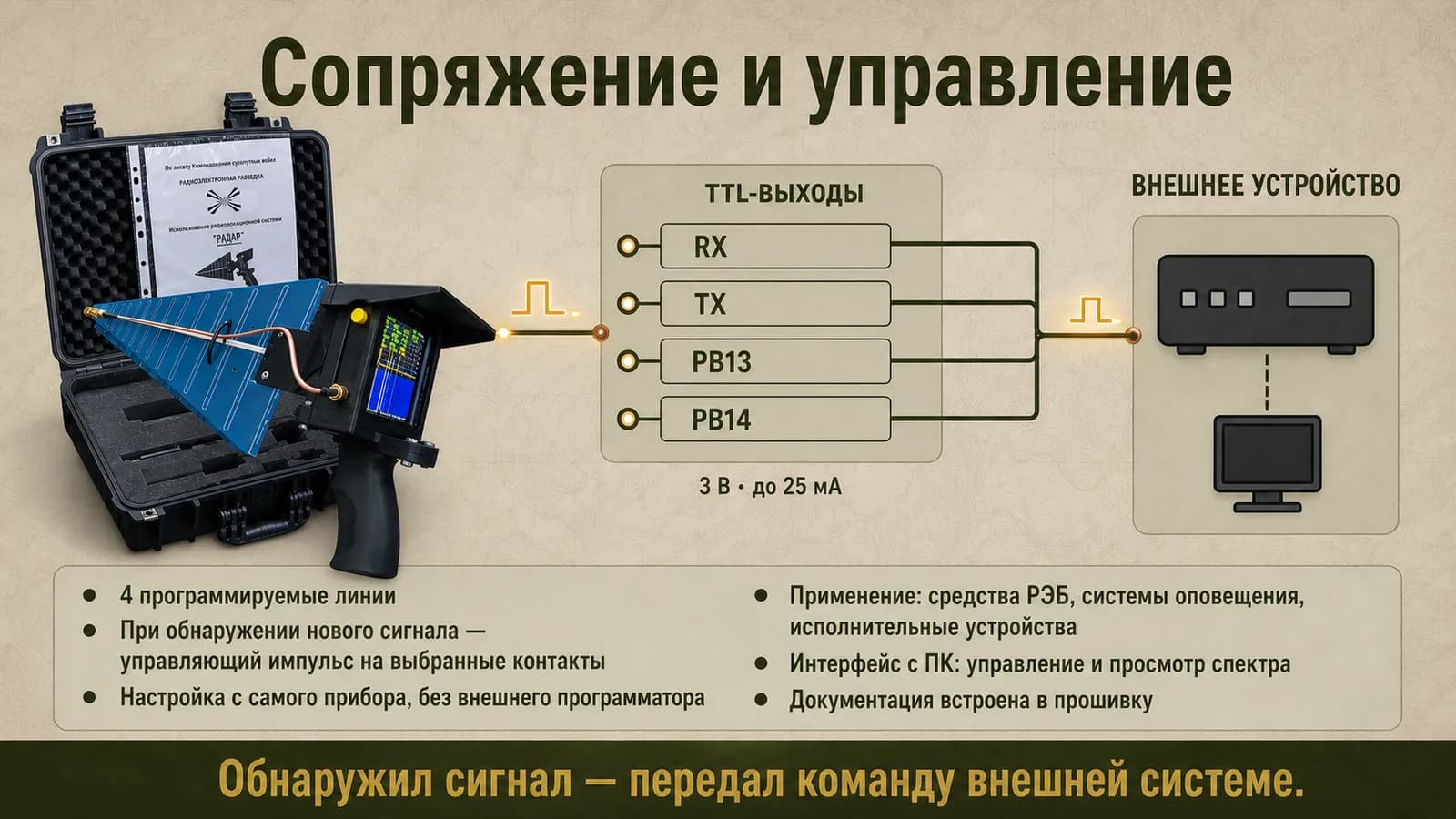

Четыре TTL-выхода (RX, TX, PB13, PB14) с уровнем 3 В и током до 25 мА служат для сопряжения с внешними устройствами: по факту обнаружения цели можно запустить сирену, реле, средство противодействия или сторонний контроллер. Обмен с ПК — по USB-C.

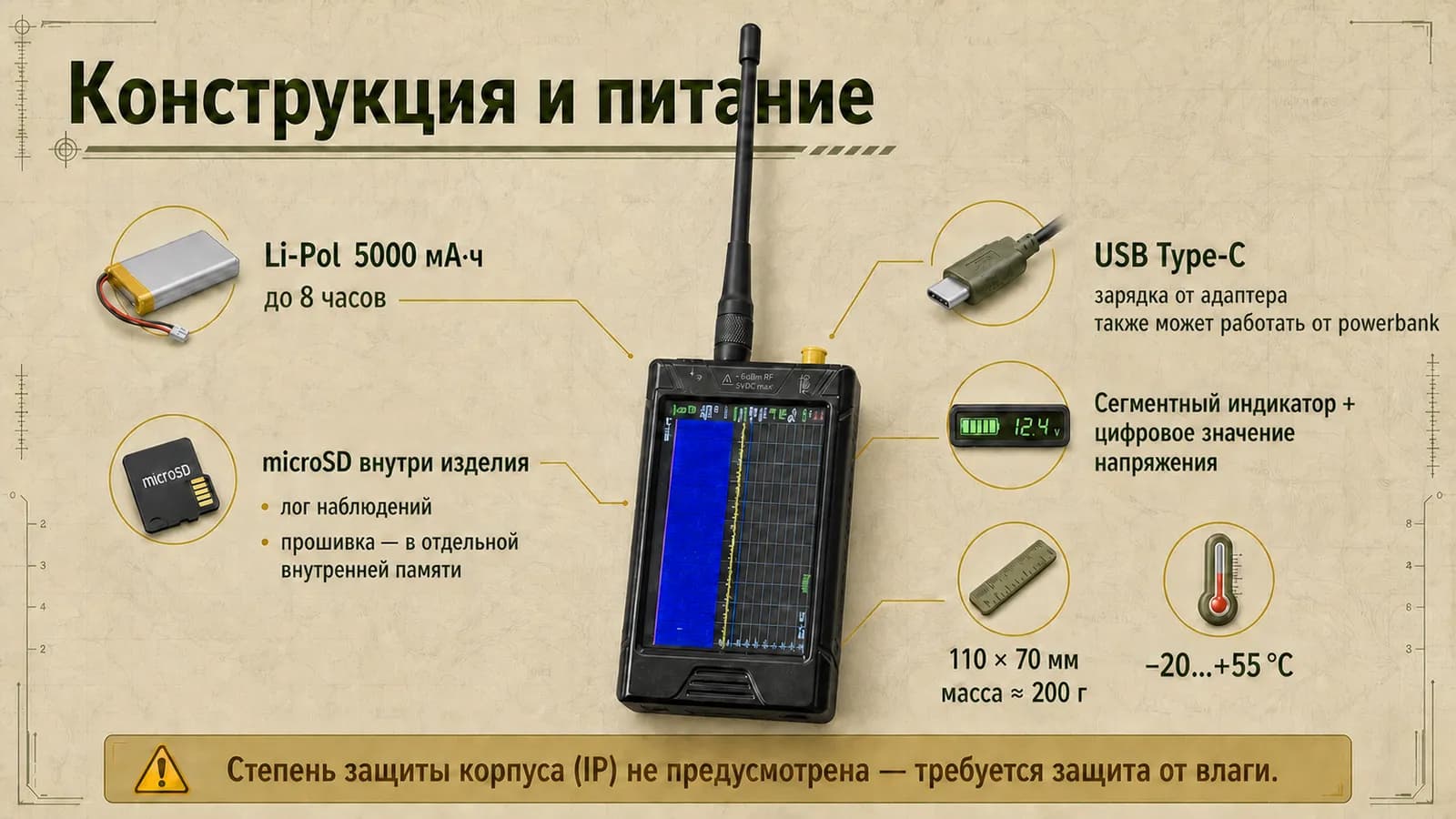

Питание — встроенный аккумулятор Li-Pol 5000 мА·ч, до 8 часов непрерывной работы; допускается питание и зарядка от powerbank через USB Type-C. Приёмник 110 × 70 мм, масса около 200 г, рабочая температура −20 … +55 °C. Документация интегрирована в прошивку.
03 / Характеристики

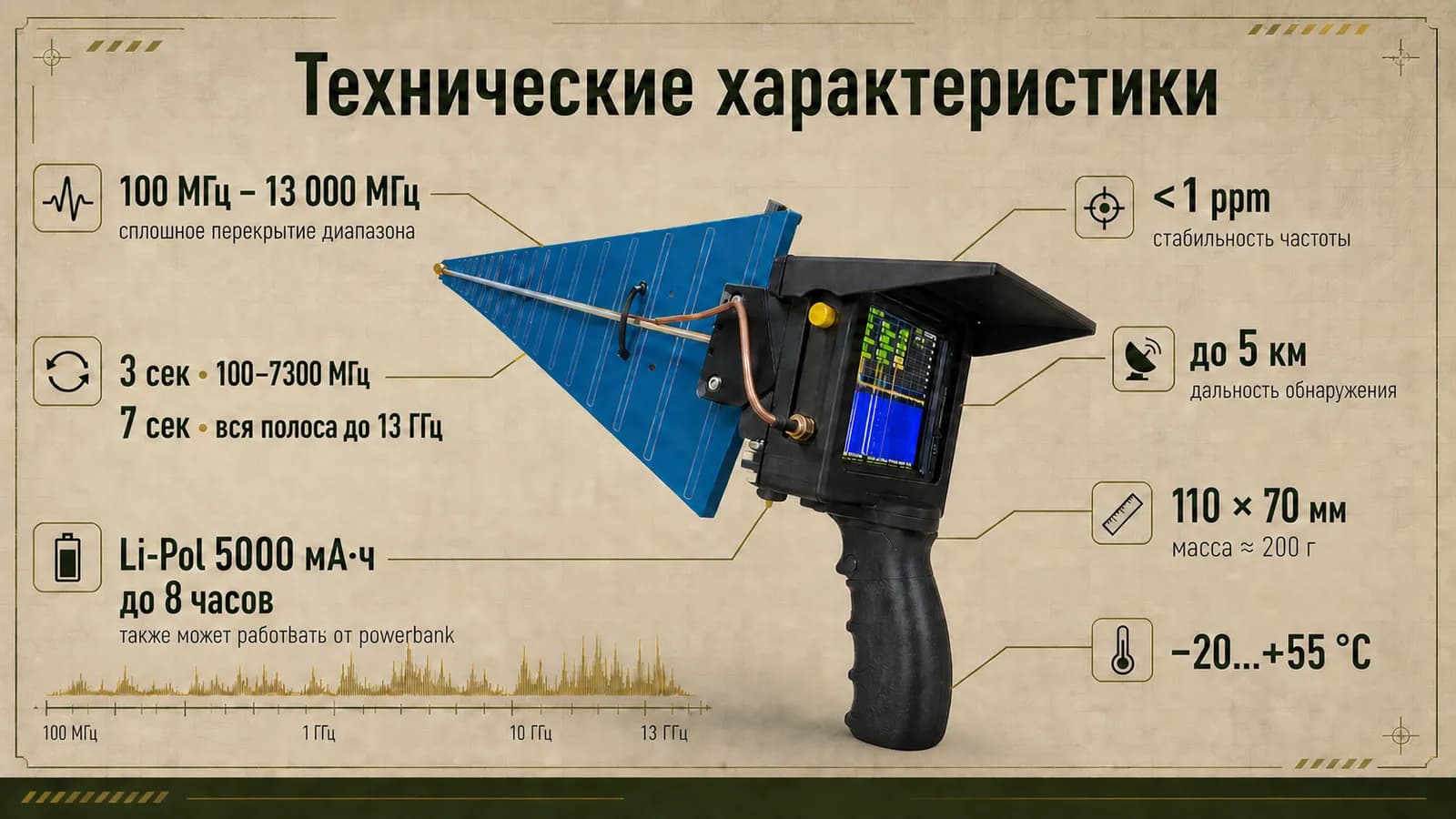

Технические характеристики
Приём и диапазон
| Диапазон рабочих частот | 100 МГц – 13 000 МГц, сплошное перекрытие; диапазон X (8000–12000 МГц) перекрыт целиком |
|---|---|
| Полный проход спектра | 7 с (100 МГц – 7300 МГц — 3 с; пресет диапазона X — 3 с) |
| Максимальная дальность обнаружения | до 5 км |
| Чувствительность DANL | до −169 дБм/Гц с включённым LNA |
| Стабильность частоты | менее 1 ppm |
Режимы и индикация
| Режимы работы | направленный (пеленг, сектор ~60°) и купольный (обзор 360°) |
|---|---|
| Индикация целей | движущиеся — красным, статические — зелёным |
| Визуализация | водопад + АЧХ |
| Оповещение | звуковое, световое, текстовое |
| Фильтрация | пресеты диапазонов, функция «Автоисключение», порог тревоги от 1 м до 5 км |
Интерфейсы и питание
| TTL-выходы | 4 линии (RX, TX, PB13, PB14), 3 В, до 25 мА — сопряжение с внешними устройствами |
|---|---|
| Интерфейс с ПК | USB-C |
| Аккумулятор | Li-Pol 5000 мА·ч, зарядка USB Type-C |
| Автономность | до 8 часов, работа от powerbank |
Корпус и условия
| Рабочая температура | −20 … +55 °C |
|---|---|
| Габариты приёмника | 110 × 70 мм |
| Масса | ≈ 200 г |
| Документация | интегрирована в прошивку |
04 / Комплектация

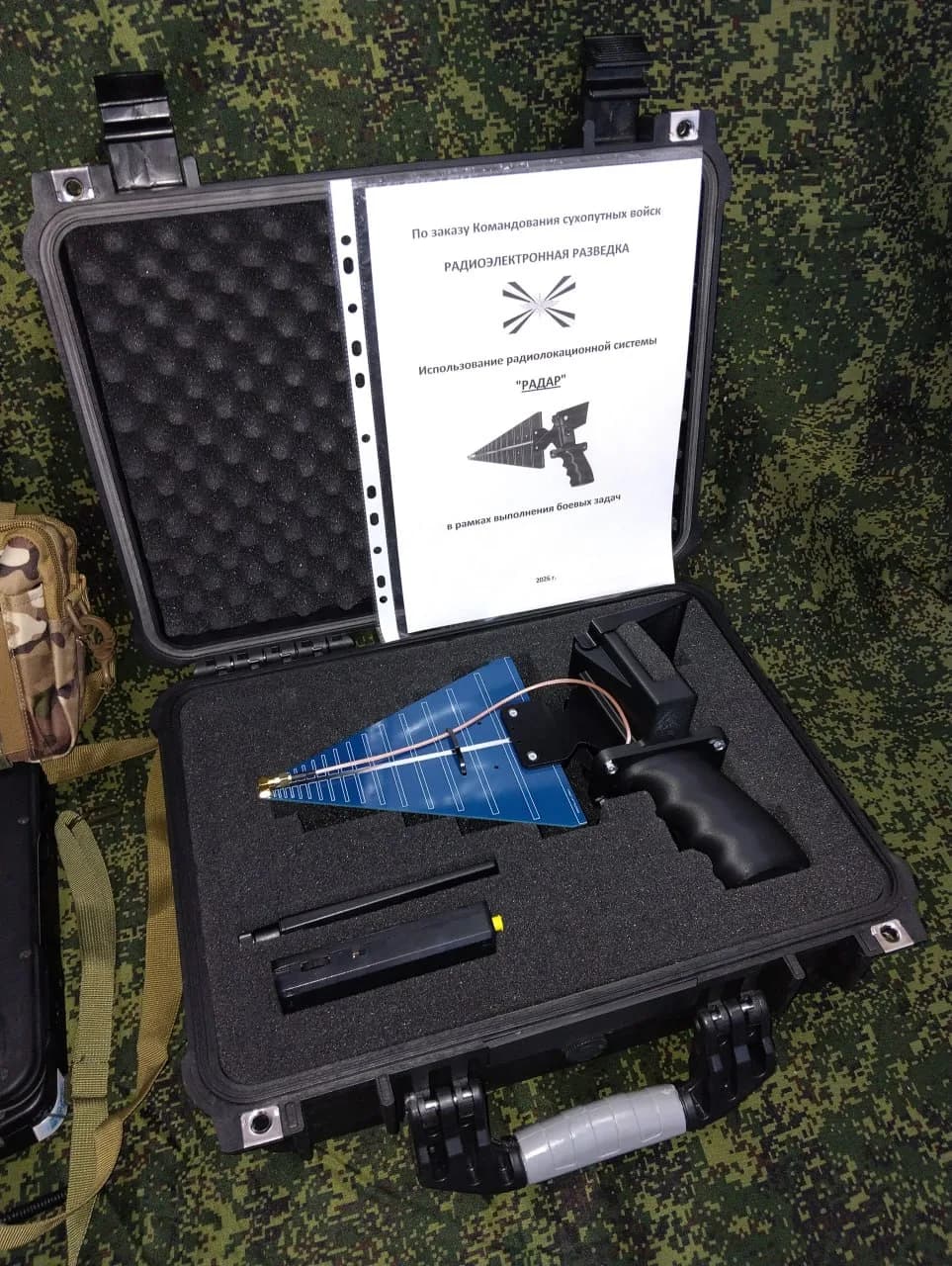

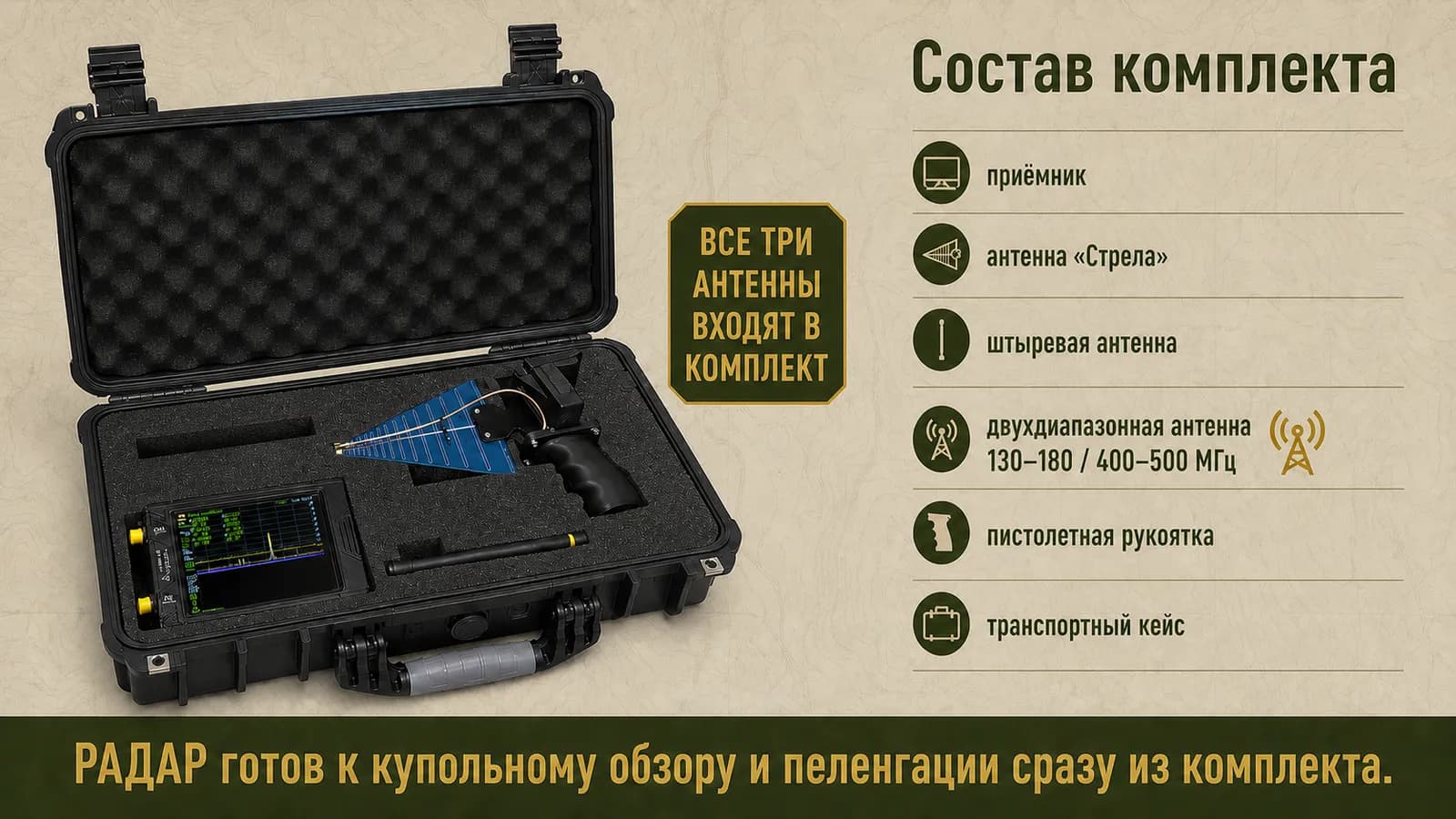

Базовая комплектация
- Приёмник с дисплеем
- Направленная антенна «Стрела» на пистолетной рукоятке
- Электронная документация

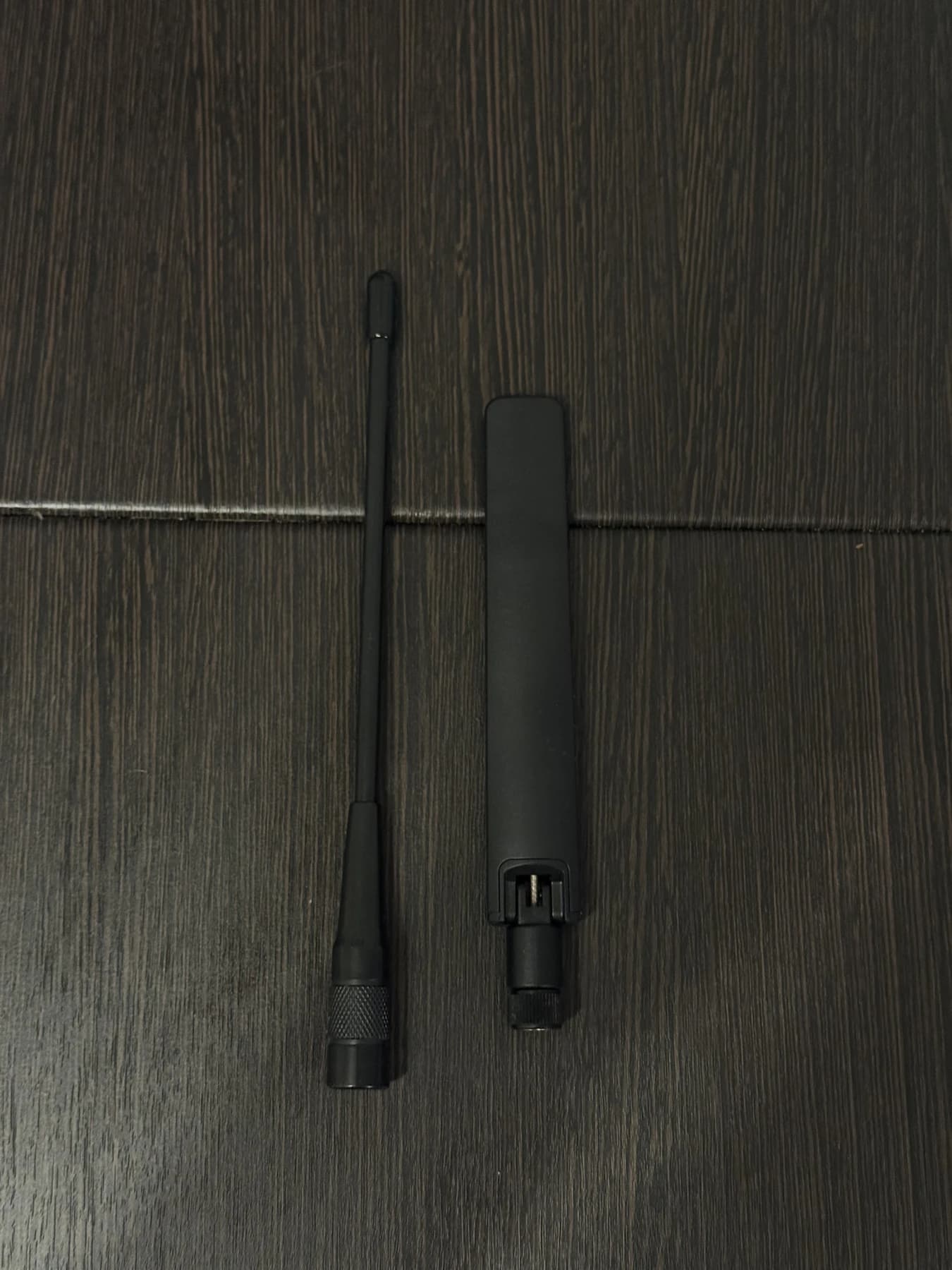

- Купольная антенна

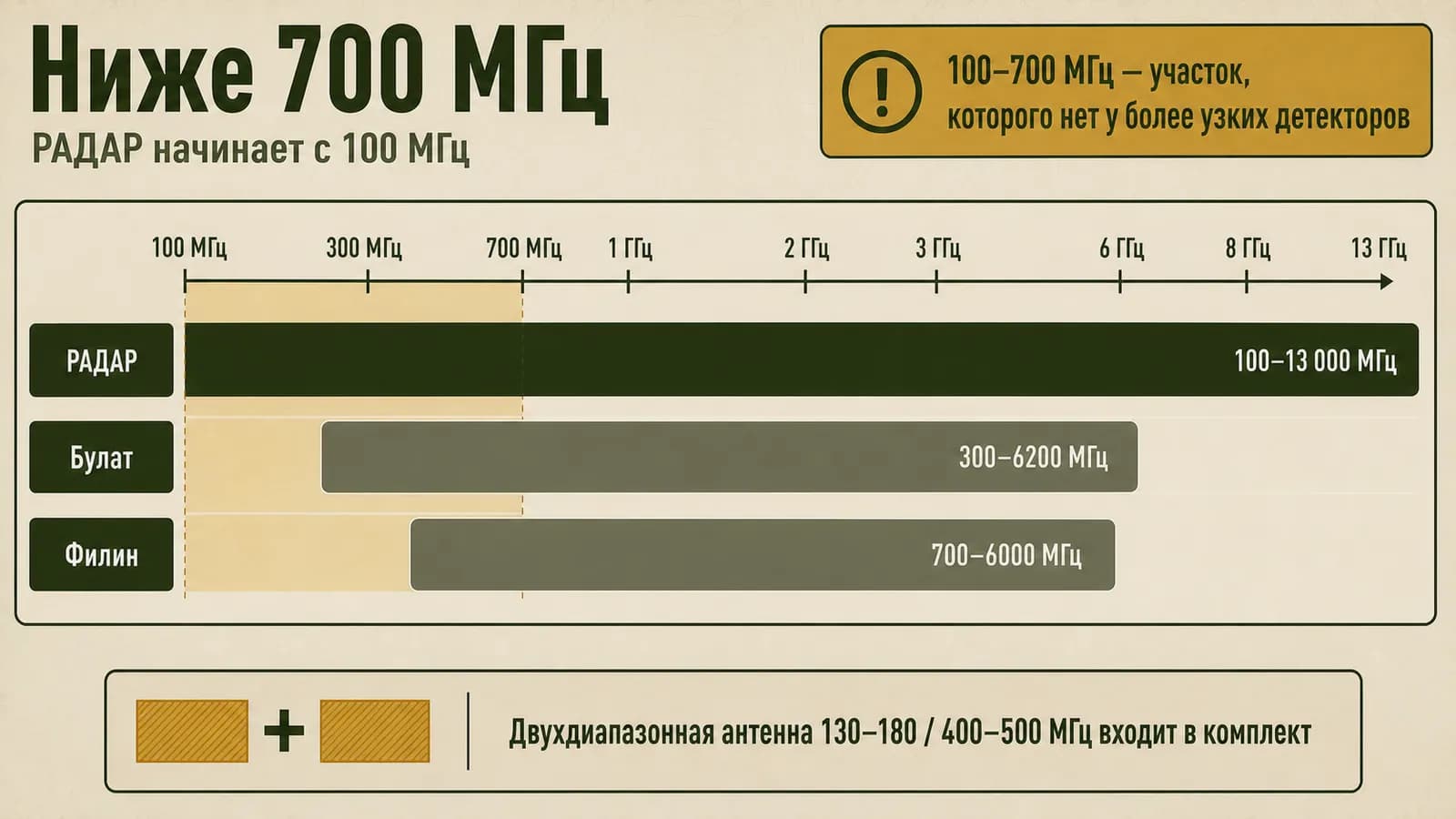

- Двухдиапазонная антенна 130–180 / 400–500 МГц
Дополнительно, по заказу
- Транспортный кейс
05 / Презентация
РАДАР v3.26 — презентация
Листайте прямо здесь — скачивать ничего не нужно. Если файл нужен на руки, внизу есть PDF.
Слайд 1 из 19
Скачать презентацию PDFРАДАР v3.26 — портативный детектор-пеленгатор БПЛА, два режима работы: пеленг и купол
06 / Документы
07 / Вопросы
Частые вопросы
- Какая дальность обнаружения и от чего она зависит?
- Максимальная дальность — до 5 км. Фактический результат определяется мощностью передатчика цели, рабочей частотой, применённой антенной и рельефом: в направленном режиме с антенной «Стрела» дальность выше, чем в купольном со штыревой антенной. Порог тревоги настраивается в пределах от 1 м до 5 км, что позволяет отсечь дальние и заведомо неинтересные источники.
- Чем купольный режим отличается от направленного?
- Направленный режим работает с антенной «Стрела»: сектор приёма около 60°, оператор находит азимут на источник по уровню сигнала. Купольный режим со всенаправленной штыревой антенной даёт обзор 360° без определения направления и применяется для дежурного контроля, когда нужен только факт появления цели.
- Что входит в комплект?
- В комплекте: приёмник с дисплеем, направленная антенна «Стрела» на рукоятке, всенаправленная штыревая антенна, двухдиапазонная антенна 130–180 / 400–500 МГц и электронная документация. Транспортный кейс — дополнительно 5 000 ₽.
- Как оплатить от юридического лица?
- При оформлении заказа отметьте «Оплата по счёту от юридического лица» и укажите ИНН и название организации. Менеджер выставит счёт по реквизитам, оплата проходит банковским переводом. Особые требования по документам — напишите в Telegram, согласуем.
Не уверены, что РАДАР решает вашу задачу? Опишите условия работы — поможем оценить диапазоны, дальность и подходящую комплектацию.
Обсудить задачу
